1.1 系统组成
门禁系统由感应卡、门禁控制主机、门组设备（读卡器、电锁、开门按钮、紧急压扣）、发卡器、管理中心、软件等组成。
门禁管理系统通过读卡器或生物识别仪辩识，使得只有经过授权的人才能进入受控的区域门组，读卡器能读出卡上的数据或生物识别仪读取信息并传送到门禁控制器，如果允许出入，门禁控制器中的继电器（Relay）将操作电子锁开门。
门禁管理系统采用非接触式读卡方式，同时可以采用多种门禁管制方式（单向刷卡、双向刷卡等），对使用者授于不同的进出权限，进行多级控制；对公司内不同的区域及特定的门及通道进行进出管制，系统可联网实时监控。
1.2 系统架构图

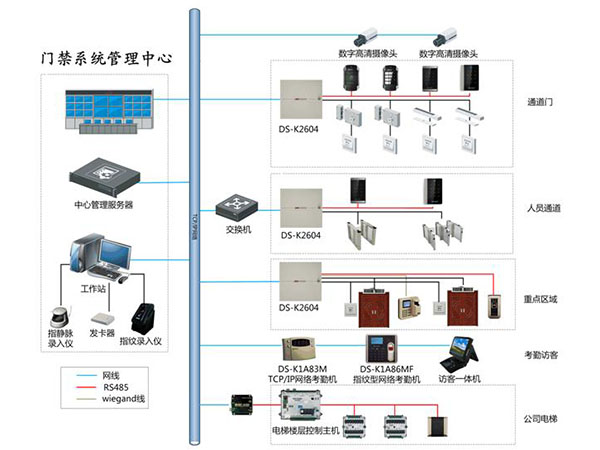

本系统由综合布线系统和计算机网络系统统一为门禁系统配置控制专网（通过划分VLAN的方式），实现系统的网络接入与系统数据交互。门禁系统总体结构示意图如下：
智能门禁系统设计方案
系统采用分布式构架：
管理层：
门禁主机直接通过TCP/IP与上层门禁工作站/服务器实现数据信息传输，且传输的数据都采用特别的加密处理，具有很高的安全性。设备联网的目的是资源共享和信息交换，人员资料和逻辑判断均由网络控制器完成，网络控制器可以在TCP/IP网络瘫痪的情况下独立工作。下端接入门组控制设备，提供全功能的门禁的监控功能。
控制层：
门禁主机下端接入终端门组设备，实现下端数据的采集，信号的控制；可直接接入报警、门磁、消防等信号，实现消防硬联动和报警联动并记录相关动作。
应用终端层：
应用层设备有电锁、读卡器、开门按钮等。
1.3 门禁认证方式
针对各受控门的特点，门禁系统采用以下几种管制方式实现对各出入口的监视和控制，具体如下：
单门单向管制：
进门刷卡（或刷卡加密码、密码、生物识别仪识别）、出门按钮开门；
双门单向管制：
进门刷卡（或刷卡加密码、密码、生物识别仪识别）、出门按钮开门；
单门双向管制：
进门刷卡（或刷卡加密码、密码、生物识别仪识别）、出门刷卡（或刷卡加密码、密码、生物识别仪识别）。
双门双向管制：
进门刷卡（或刷卡加密码、密码、生物识别仪识别）、出门刷卡（或刷卡加密码、密码、生物识别仪识别）。
以上几种门禁管制模式，需结合具体的管理需要进行设定。
1.4 门禁管制方式
门禁管理系统基本功能是对项目区域内各重要部门、消防控制室、设备机房等重要部位的通行门，以及主要的通道口进行出入监视和控制。系统可采用以下三种方式实现对项目管理区域内的出入口进行监控。
一种方式，是在通行门上安装门磁感应器，这种方式是一种非常行之有效的监控方式，当通行门开、关时，安装在门上的门磁感应器，会向系统监控管理中心发出该门开、关的状态信号，同时系统监控管理中心将该门开、关的时间、状态、地址，记录在系统电脑硬盘中。我们也可以利用时间响应程序，设定某一时间区间内（如：营业时间8:30-17:30）被监视的门开、关时，无需向系统监控管理中心报警和记录，而在另一时间区间（如：闭门时间17:30-8:30）被监视的门开、关时，向系统监控管理中心报警，同时记录。
二种方式，是在需要监视和控制的通道门（如：楼梯间通道门、防火门、弱电井门等）上，除了安装门磁开关以外，还要安装电动门锁，系统监控管理中心除了可以监视这些门的状态以外，还可以直接控制这些门的开启和关闭，也可以利用时间响应程序，设定某一时间区间(如：上班时间的8:30-18:00)，门处于开启的状态，当下班以后， 门处于闭锁的状态。也可以利用事件响应程序，如当发生火警时，联动相应楼层的通道门、防火门立即自动开启。
第三种方式，是在需要监视、控制和身份识别（如密码或影像识别）的门上除了安装门磁开关，电控锁，还要安装感应读卡机或生物识别仪。智能感应门禁系统功能的灵活性强。
1.5 门禁系统与消防系统联动模式
门禁系统与消防系统联动，协同运作，当紧急情况发生时，消防通道的门能自动打开。海康门禁系统可以提供软件或硬件两种消防联动模式。
1.5.1 软联动模式
当发生火灾时，由消防控制主机给出指令，通过海康威视iVMS-8700智能建筑综合管理平台软件内部联动的方式控制相关区域门禁开启。如有火灾报警事件，则自动捕捉各种火灾事件，以亮显、声效等展现火灾的动态效果，将信息窗放在首要位置以提供报警详情。管理员可直接在互动的界面上点击图标获取不同区域的详细信息，以及根据预先软件编程自动向系统中的多种设备发送联动指令，如根据报警的区域按照预设的疏散线路打开或关闭相关的通道门。
1.5.2 硬联动模式
根据消防要求，门禁系统的消防联动多采用硬件联动模式。门禁系统有硬件的输入联动模块，提供硬件的实时消防联动。硬件联动的信号通过输入板输入，结合系统结构的设计，或者系统联动模块的设定，完成消防联动的要求；也可以提供同一时间全部联动的功能。硬件联动实施方案如下：
通过调整和合理安排电源的布线方式，结合接入楼层弱电井的消防信号，直接通过电源的切换，当紧急状态发生时，系统能够满足断电开门的功能。
门禁消防联动以楼层为分区；
要求消防干触点信号接入相应区域的弱电间，以便门禁系统接受并强切相关区域的受控门；
接收消防信号后，响应区域的门被强制打开并同时向消防系统提供消防的反馈信号，以便消防系统确认；
消防邻层强切或者全楼断电等消防控制，由消防系统统一控制完成。
根据多个案例显示，消防规范N±1可以由消防系统N±1控制器实现，门禁系统接受消防系统N±1控制器的输出信号即可。至于联动逻辑，即“在一层以下的消防联动次序是否为地下的所有层”等逻辑的设计和实现，均按照消防规范及消防系统要求而定。
|
