一、手机探测系统组成：

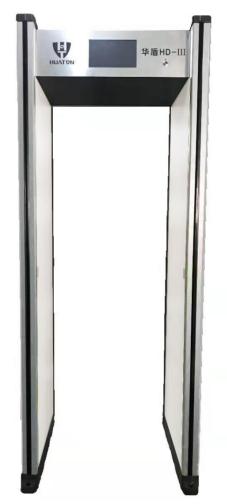

1.1手机探测门（带10寸液晶触摸屏）：
1.1.1液晶触摸屏显示：通过人数、报警人数、程序选项、人体报警区位、报警物品分类显示以及主菜单内的数据调试功能，如下图所示。
1.2、智能传送带（可选配）：
1.2.1、智能传送带功能特点：1、智能启停；2、传送速度可调；3、针对允许带入的白名单物品（对讲机、警用装备等），可从智能传送带通过，被测人员通过手机检测门后即可取回。

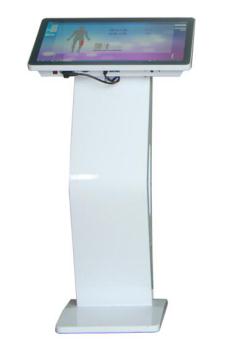

1.3、智能一体式显示终端（可选配）：
1.3.1智能一体式显示终端：可显示报警区位、报警人数、通过人数、报警物品分类显示、摄像头报警抓拍图像显示和查询，如下图示。

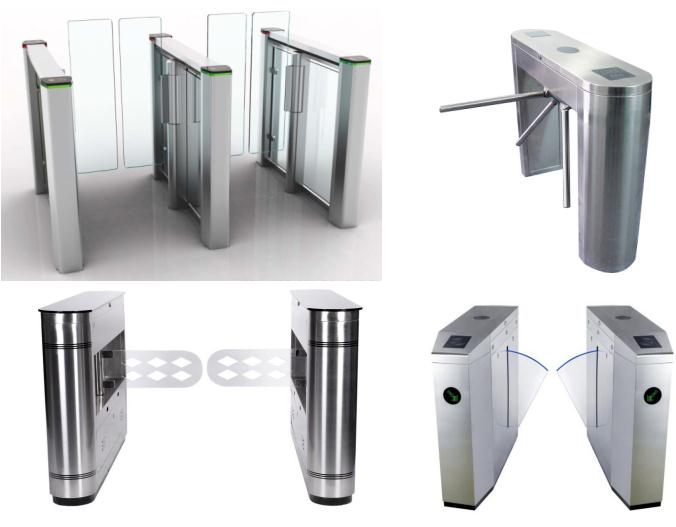

1.4人行通道闸机（可选配）：
1.4.1人行通道闸机功能：
a.可以手机探测门联动，手机探测门不报警，人员正常通过闸机，手机探测门报警，人员通不过闸机。
二、手机探测门功能特点：
2.1、本系统利用涡流检测以及电磁感应原理,集成微弱信号检测技术、精密滤波技术、数字信号处理技术实现辨别金属物品的电磁身份特征,判断被检测人员所携带违禁品,可有效的排除硬币、眼镜、手表、皮带扣、磁铁、钥匙、香烟、打火机等日常随身携带物品的干扰并准确分辨出是否携带待机、关机，开机、移除电池、移除SIM卡等任何状态下手机，以及移动硬盘、笔记本电脑、Ipad、数码相机、摄像机等涉密电子产品；另外，产品还可以探测到管制刀具、管制枪支、金属罐体、金属管体等违禁物品，并且对报警物品分类显示；
2.2 手机用铜箔包裹5层也可报警；手机电池放在口袋也能报警。
2.2、检测速度快：检测速度仅需1-2S，通过人数每分钟≥40人；
2.3、准确率高：检出率98%。
三.检测范围（模式可选）：
3.1、模式一：手机探测模式（手机、移动硬盘、笔记本电脑、数码相机、摄像机等涉密电子产品）
3.2、模式二：手机+违禁品探测模式（手机探测模式+刀枪、金属罐体、金属管体等）
3.3、模式三：全金属探测模式（小刀、钥匙串、螺丝刀等金属物品），有金属物品就会报警。
四、应用场景：
本套设备系统适用于监狱、看守所、公共资源交易中心、军队、军工企业、公安、考试中心、政府单位、戒毒所、研发中心、商业会议场所、大型企业等行业.西安监控系统施工设计方案推荐启越纵横。
五、手机探测门设备参数要求：
1、探测单元与模拟板卡组成信号整理滤波单元，实现对特定的微弱模拟信号的采集及选频放大。
2、要求通过式探测门，每个门体内设有探测单元 20 个。
3、要求探测单元组成通过式探测门，具有抗干扰能力，可适应大金属干扰的安装场地。例如:通讯设备探测器可以并排安装使用，间距约50cm。
4、检测技术利用电磁感应原理及涡流效应，并采用数字信号处理技术。
5、信号采样处理模块(采集卡)采用“浮点运算微处理器+FPGA 现场可编程门阵列”结构，微处理器主频>100MHz，Flash>256KB;FPGA 现场可编程门 阵列配合采样芯片进行双通道信号采样，采样速率>20MHz。配合对应的嵌入式 软件实现采样处理功能。
6、★探测门至少具备电子产品探测模式、电子产品+违禁品探测模式，方便使用人员根据使用要求灵活进行2种模式的切换。
7、★探测门需排除机械手表的干扰，随身携带机械手表通过时，探测门不报警；
8、★电子产品探测模式：探测门安装在甲方指定通道位置，可实现排除被检测人员身上的机械手表、皮带扣、钥匙串等随身携带的日常金属物品，并告知被检测人员是否携带手机等电子产品，进行声光报警，告知藏匿位置；探测门对探测到的手机屏幕无大小要求，屏幕小于4寸的手机也可以探测到。
9、★电子产品+违禁品探测模式：可实现排除被检测人员身上的机械手表、皮带扣、钥匙串等随身携带的日常金属物品，该模式除了检测手机外，还能检测到大多数违禁品（管制枪支、管制刀具、弹簧刀、砍刀、马口铁罐类、铝罐类、铁管铝管类等易填充了钢砂钢钉的金属管体罐体、腰带炸弹、背心炸弹等）进行声光报警，并提示报警物品种类，告知藏匿位置；
10、★在违禁品检测报警功能模式下，当被检人员携带了用铜箔包裹的违禁品时，探测门应能报警。
11、★探测门应能够显示报警物品种类，显示被测违禁品的种类应不少于4类。例如，当携带了手机时，应告知被测违禁品种类为手机；当携带了刀枪时，应告知被测违禁品种类为刀枪；当携带了铝管时，应告知被测违禁品种类为铝管；当携带了马口铁罐时，应告知被测违禁品种类为马口铁罐。
12、模式三：全金属探测模式，该模式携带金属物品就会报警。
13、配备不小于10寸液晶触摸屏，可显示通过人数、报警人数、报警物品区位显示等信息，并且可以通过液晶触摸屏调试设备的参数等功能。
14、要求探测设备对拆掉听筒和话筒的手机依然可以报警。
15、要求探测系统控制模块可排除磁铁及磁性皮带扣干扰，即可测得藏匿皮带下的手机。
16、对人体头顶区域不存在盲区，四位以上不同身高的测试人（各自身高相差4cm以上）智能手机藏于头顶帽子里面检测准确率均要达到90%以上。
17、要求手机隐藏在大腿内侧通过门体须报警。
18、要求对人为干扰进行报警提示，对测试人以极慢的速度（时间可根据用户要求设定，例如6秒），通过通讯设备探测系统时依然报警。
19、门体液晶触摸屏不需要受外置电脑控制。当外置电脑出现故障时，探测门及其液晶触摸屏能够独立工作，用户依然能通过液晶屏调节参数。
20、系统能在显示屏上直观通过虚拟人像显示报警物品的具体位置；该系统应能实现远程电脑连接，实现门体及远程值班室电脑双屏报警监控模式(根据用户实际情况安排）。
21、可对携带手机通过的人员实时报警，探测报警时间约1秒，通过效率达每分钟三十人以上。
22、电磁辐射符合国家安全标准。
23、可根据用户需求加装报警拍照系统，发现被检测人员携带违禁电子设备，自动启动拍照，时时显示抓拍图像并在后台记录日志审计。
24、探测系统控制模块应预留外设接口，可实现被检人员携带手机报警直接与闸机联动，一旦发现人员携带手机摆闸会处于关闭状态，被检测人员无法通过；反之没有携带手机，被检测人员可通过。
25、系统可根据用户需求增配智能传送带，可将对讲机等日常物品放在传送带上，传送带可1-3秒传过去，不放东西传送带自动停止运转。
26、★投标方和其产品生产厂家应对所提供的货物享有合法的所有权，没有侵犯任何第三方的知识产权、技术秘密等权利。若虚假响应给采购方造成损失的，将承担相应的法律责任。提供投标方和投标产品制造厂家出具的知识产权承诺函原件。
27、★为保证采购产品的出厂质量以及后续多年的使用与维护，投标供应商及其投标产品制造商应具有良好的商业信誉，近几年内未被法院多次强制执行过。本次招标产品的生产厂家以及投标人自行提供证明文件，若虚假响应给采购方造成损失的，将承担相应的法律责任。
28、外接电源：220V；频率：50/60HZ；
29、外形尺寸： 约≥2200 mm (高)×850 mm (宽)×800 mm (深)
30、通道尺寸：通道宽度≥700mm。
31、重量：约120公斤。
|
